Czym jest łuk elektryczny (arc flash) i dlaczego jest niebezpieczny?

Powiedzmy sobie szczerze: ryzyko zwarcia łukowego jest nadal powszechnie niedoceniane lub źle rozumiane. Kiedy ludzie słyszą termin „zagrożenie elektryczne”, myślą zazwyczaj wyłącznie o porażeniu prądem. Choć porażenie prądem jest niezaprzeczalnie niebezpieczne, wyładowanie łukowe stanowi zupełnie inne — i często bardziej niszczycielskie — zagrożenie. W przeciwieństwie do zagrożeń związanych z porażeniem prądem, wyładowanie łukowe może w ułamku sekundy uwolnić ogromną ilość energii, narażając pracowników na ekstremalne ciepło, ciśnienie wybuchu i stopiony metal. Dla każdego pracującego w branży elektrycznej, w zakresie konserwacji elektrycznej, bezpieczeństwa elektrycznego lub w pokrewnych dziedzinach, niezrozumienie lub zignorowanie niebezpieczeństwa od łuku elektrycznego może mieć poważne, a nawet śmiertelne konsekwencje.

Zagrożenia elektryczne są obecne w naszym codziennym życiu, dlatego niezbędna jest świadomość ich istnienia i podjęcie odpowiednich środków ostrożności, aby bezpiecznie wrócić do domu z pracy.

Celem tego artykułu jest wyjaśnienie, jak przebiega proces oceny ryzyka od łuk elektrycznego — od pierwszego pytania aż po naklejenie etykiety na drzwi rozdzielnicy. Zanim jednak przejdziemy do samego procesu, upewnijmy się, że wszyscy rozumieją, o co chodzi.

Zagrożenie vs ryzyko – kluczowe różnice

Terminy te mogą brzmieć podobnie, ale dla osób regularnie pracujących w sektorze elektrycznym kluczowa jest znajomość ich definicji.

Zagrożenie to poziom potencjalnego urazu — na przykład 33 cal/cm2 jako poziom potencjalnej energii zwarcia łukowego.

Ryzyko natomiast to wynik prawdopodobieństwa i poziomu zagrożenia powstałej w wyniku ekspozycji osoby na dane zagrożenie.

Rodzaje zagrożeń elektrycznych w miejscu pracy

Jeśli chodzi o zagrożenia elektryczne, lista jest dłuższa, niż mogłoby się wydawać. Poniżej
przedstawiono kilka przykładów:

• Porażenie prądem elektrycznym
• Zagrożenie poparzeniem od łuku elektrycznego
• Wybuch łuku elektrycznego (ciśnienie)
• Wyładowanie elektrostatyczne
• Pożary elektryczne
• Ekspozycja na pole elektromagnetyczne
• Wybuchy w strefach Ex
• Oparzenia od gorących powierzchni naelektryzowanych elementów
• Napięcie indukowane ( porażenie)
• Pożary i wybuchy akumulatorów DC

Większość szkoleń BHP skupia się na zagrożeniach związanych z porażeniem prądem. Wyładowaniu łukowemu poświęca się zazwyczaj zaledwie jeden slajd, ostrzeżenie na etykiecie bez istotnych informacji — czasem tylko ogólna naklejka — i temat jest zamknięty. To poważny błąd, ponieważ pod względem destrukcyjnego potencjału wyładowanie łukowe należy do zupełnie innej kategorii.

Oto liczby, które zwracają uwagę ludzi:

Arc flash: rzeczywiste ryzyko i realne koszty

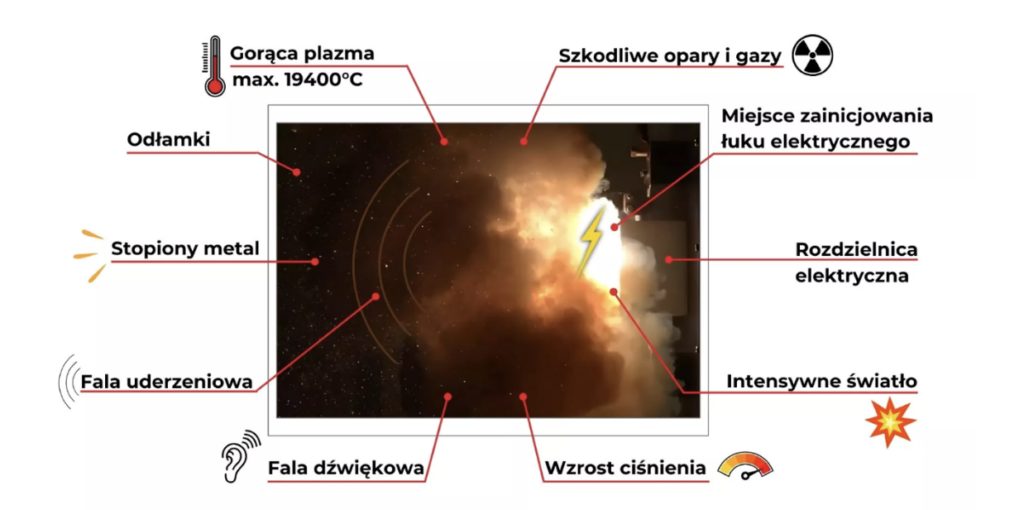

Zwarcie łukowe to nie zwykłe zwarcie elektryczne, lecz gwałtowne zjawisko łuku elektrycznego — szybkie, niekontrolowane uwolnienie energii, przypominające bardziej eksplozję niż typowe zagrożenie elektryczne. W ciągu milisekund temperatura przekraczająca 19 000°C — około 15 razy wyższa niż temperatura lawy wulkanicznej — może odparować miedź i spowodować jej rozprężenie o kilkadziesiąt tysięcy razy w stosunku do pierwotnej objętości. To nagłe rozprężenie generuje potężne fale ciśnienia zdolne przewrócić pracowników i miotać stopionym metalem z ekstremalną prędkością, podczas gdy intensywne promieniowanie cieplne powoduje poważne oparzenia bez bezpośredniego kontaktu. Oślepiające światło, ogłuszający hałas oraz chmury rozgrzanych gazów i oparów metalu dodatkowo potęgują niebezpieczeństwo. W odróżnieniu od porażenia prądem, sama bliskość wystarczy, by doznać obrażeń — niedocenianie tego zjawiska oznacza przeoczenie jednego z najbardziej niszczycielskich zagrożeń w pracy elektrycznej.

A koszty to nie tylko ofiary ludzkie. Kilka przykładów z naszej rzeczywistości:

• OVH SBG1 — serwerownia we Strasbourgu, zwarcie łukowe w pomieszczeniu baterii UPS prowadzi do pożaru : strata 105 mln EUR
• Magazyn Ocado, Andover, Wielka Brytania — awaria ładowarki akumulatorów
  prowadzi do pożaru szkody 110 mln GBP + 132 tys. GBP kosztów gaszenia pożaru
• Katedra Notre-Dame — oficjalnie przypisywana awarii elektrycznej: 552 mln EUR
  kosztów odbudowy

Celem nie jest sianie strachu, lecz uświadomienie, że ten temat zasługuje na rzetelne
podejście.

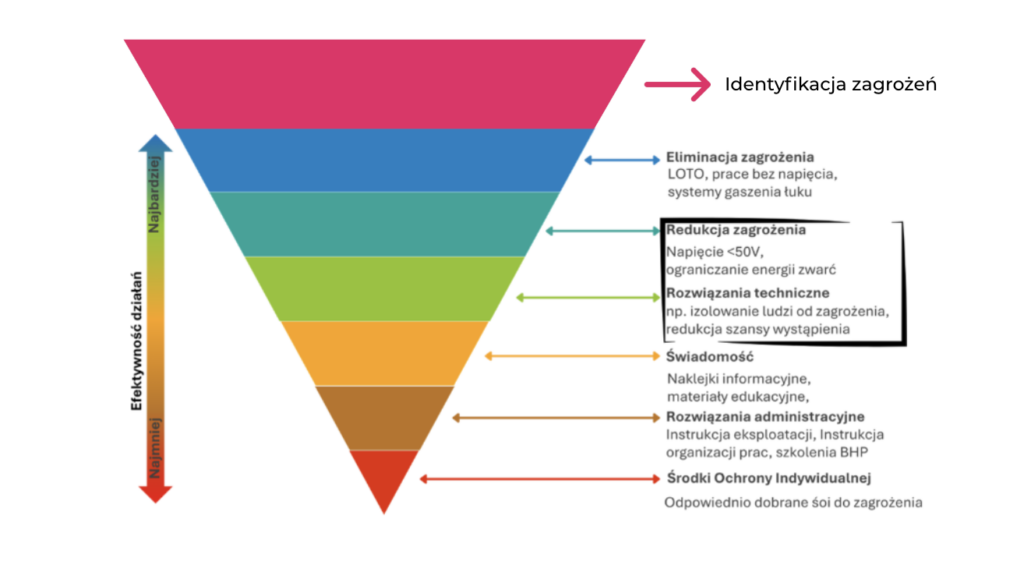

Hierarchia środków kontroli w bezpieczeństwie elektrycznym

Hierarchia środków kontroli to ramy bezpieczeństwa stosowane w celu ograniczenia lub wyeliminowania narażenia na zagrożenia w miejscu pracy. Szereguje środki kontrolne od najbardziej do najmniej skutecznych, pomagając organizacjom priorytetyzować rozwiązania i działania.

Od najbardziej skutecznych do najmniej skutecznych:

• Identyfikacja: Pierwszym krokiem jest identyfikacja zagrożeń w miejscu pracy. Po rozpoznaniu zagrożeń elektrycznych kolejnym krokiem jest ich redukcja lub eliminacja poprzez środki inżynieryjne. Niemniej jednak stosowanie środków ochrony osobistej pozostaje obowiązkowe. Kluczowe pytanie brzmi: jak prawidłowo zrozumieć i wdrożyć ten proces w miejscu pracy.
• Eliminacja: Brak pracy pod napięciem. LOTO (Lockout/Tagout). Urządzenia do
  gaszenia łuku. Jeśli można odłączyć zasilanie — odłącz je. To zawsze preferowana
  opcja.
• Substytucja/redukcja: Niższe napięcie robocze. Rozdzielnice odporne na łuk
  elektryczny. Jeśli można zmienić system w celu zmniejszenia nieodłącznego
  zagrożenia, należy to zrobić na etapie projektowania.
• Rozwiązania techniczne: Fizyczne bariery. Zdalne sterowanie. Przestrzenne
  odizolowanie ludzi od zagrożenia. Rozwiązania, które działają niezależnie od
  zachowania człowieka.
• Świadomość: Etykiety ostrzegawcze wyładowania łukowego. Szkolenia. Pracownicy
  muszą wiedzieć o istnieniu zagrożenia i rozumieć znaczenie etykiet. Jest to
  konieczne, lecz niewystarczające samo w sobie.
• Kontrole administracyjne: Plany bezpieczeństwa elektrycznego. Instrukcje pracy.
  Pisemne procedury bezpiecznego wykonywania zadań.
• ŚOI (Środki Ochrony Indywidualnej): Prawidłowa odzież i wyposażenie o
  odporności łukowej dostosowane do obliczonej energii incydentu. Niezbędne, ale
  chroniące wyłącznie osobę już narażoną na zagrożenie.

Ocena zagrożenia łuku elektrycznego dostarcza informacji na wszystkich tych poziomach — nie tylko do doboru ŚOI.

Podsumowując, gdy pracodawca wdroży wszystkie elementy Hierarchii Środków Kontroli, poziom ryzyka może zostać znacznie ograniczony lub nawet wyeliminowany. W efekcie zadania wykonywane przez pracowników przechodzą od polegania na najmniej skutecznych środkach ochrony do stosowania najbardziej efektywnych i bezpiecznych rozwiązań, co prowadzi do istotnie bezpieczniejszego środowiska pracy.

Jak jest to rozumiane w miejscu pracy?

W praktyce wiele miejsc pracy zna ŚOI i kontrole administracyjne, ponieważ są łatwiejsze do wdrożenia. Jednak środki kontroli wyższego poziomu — takie jak eliminacja, redukcja i rozwiązania techniczne— są często niedoceniane lub pomijane ze względu na brak wiedzy, ograniczenia projektowe lub brak wczesnego planowania.

Czy ludzie o tym wiedzą?

Choć Hierarchia Środków Kontroli jest powszechnie uznawana w normach bezpieczeństwa i
wytycznych branżowych, nie wszyscy ją naprawdę rozumieją lub stosują prawidłowo. W
wielu przypadkach jest traktowana jako koncepcja teoretyczna, a nie praktyczne narzędzie
decyzyjne. Poprawa świadomości i zastosowania hierarchii jest niezbędna do skutecznego
zarządzania zagrożeniami elektrycznymi i nie tylko.

Kluczowe normy dotyczące arc flash (EN50110, NFPA 70E, IEEE 1584, OSHA)

W zakresie ochrony przed wyładowaniem łukowym niezbędna jest znajomość i stosowanie
odpowiednich norm. Poniżej wymieniono najważniejsze z nich:

Norma	Opis
EN50110	Bezpieczeństwo elektryczne w miejscu pracy (Europa)
NFPA 70E (2024)	Bezpieczeństwo elektryczne w miejscu pracy (USA)
IEEE 1584-2018	Przewodnik do obliczeń zagrożeń wyładowaniem łukowym dla Open Arc
IEEE 1584.1-2013	Przewodnik do specyfikacji obliczeń zagrożeń wyładowaniem łukowym
CSA Z462-2024	Bezpieczeństwo elektryczne w miejscu pracy (Kanada)
EPRI TR-2011	Metodologia analizy zagrożeń wyładowaniem łukowym >15kV
OSHA 1910.269 Załącznik E	Wytyczne prawne USA ochrona przed zagrożeniami eklektycznymi
DGUV 203-077	Dobór środków ochrony osobistej przed zagrożeniami łuku elektrycznego dla Box text Niemcy)

Ważne jest wyjaśnienie, że każdy kraj posiada własne normy. Ogólnie rzecz biorąc, niektóre
wymagania dotyczące limitów podejścia i stref ochronnych mogą się różnić w zależności od
przepisów krajowych; jednak metodologia obliczeń jest zazwyczaj tożsama lub oparta na
normie IEEE 1584-2018 lub DGUV203-077

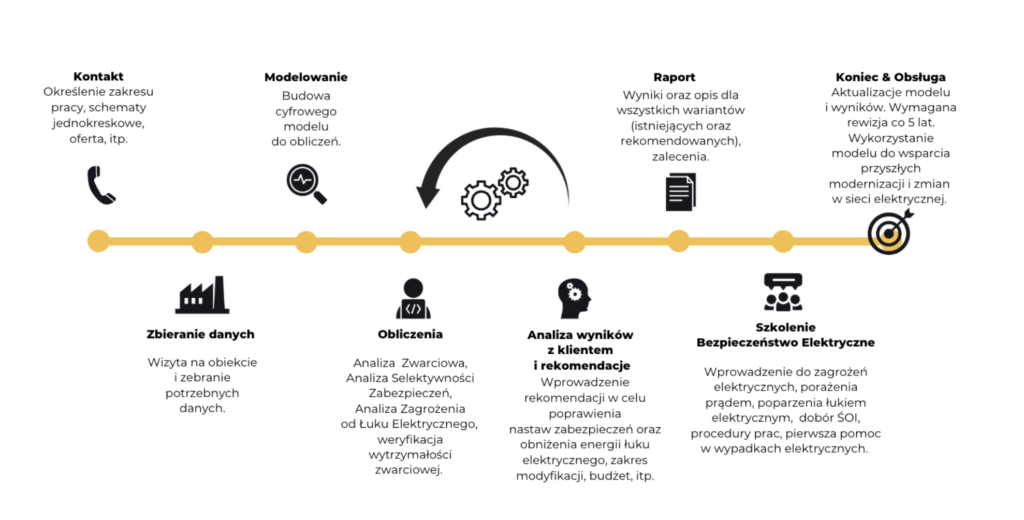

Proces oceny zagrożenia od łuku elektrycznego (arc flash) wg MR Power
Systems

Oto jak przebiega prawidłowa ocena ryzyka wyładowania łukowego.

Krok 1: Twój ruch – kontakt

Przed rozpoczęciem jakiejkolwiek analizy lub wizyty w terenie niezbędne jest wyraźne zdefiniowanie i pełne zrozumienie zakresu. Wymaga to ścisłej współpracy z klientem w celu określenia wielkości projektu, zidentyfikowania obowiązujących norm oraz zebrania wszelkich kluczowych informacji niezbędnych do przygotowania dokładnej i efektywnej oferty.

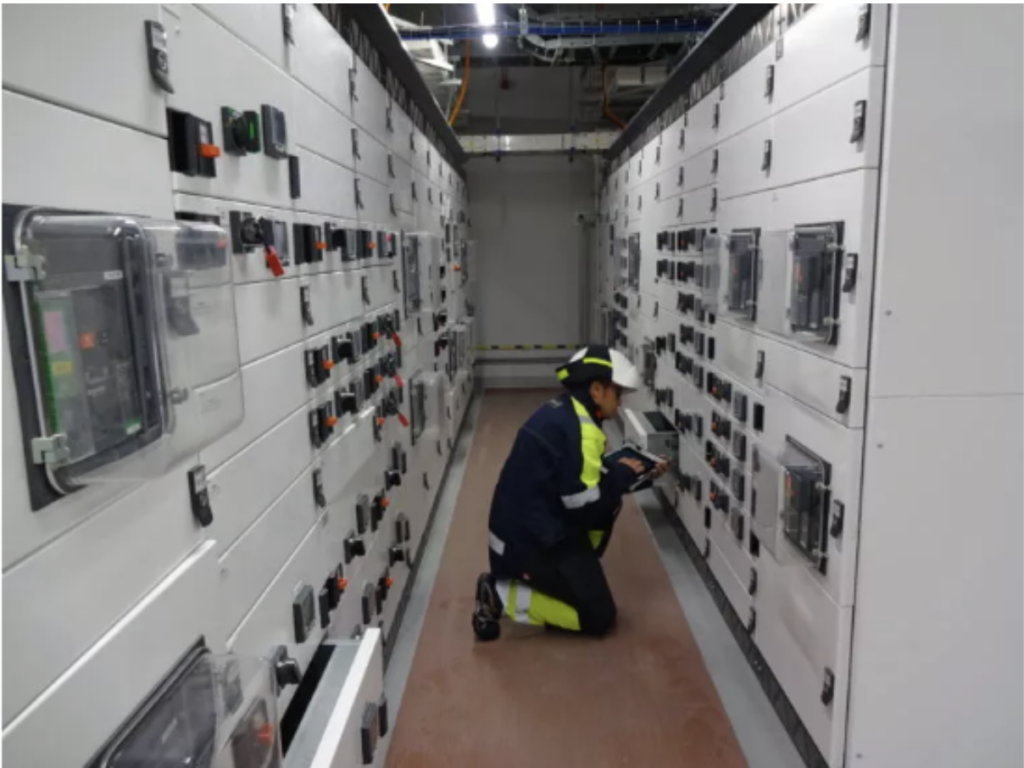

Krok 2: Audyt i dane

Przed przeprowadzeniem audytu na obiekcie w celu zebrania danych należy zapoznać się z wszelkimi dostępnymi informacjami technicznymi i przygotować formularz zbierania danych. Podczas wizyty terenowej dane są zbierane w sposób dokładny, a jednocześnie przeprowadzany jest audyt instalacji pod kątem bezpieczeństwa elektrycznego. Wyniki są następnie dokumentowane w raporcie po wizycie który zawiera obserwacje, analizę i zalecenia dotyczące bezpieczeństwa mające na celu poprawę bezpieczeństwa w miejscu pracy. Nie wszystko wynika z obliczeń. Czasami są to proste sprawy jak brak osłon a czasami uszkodzenia instalacji.

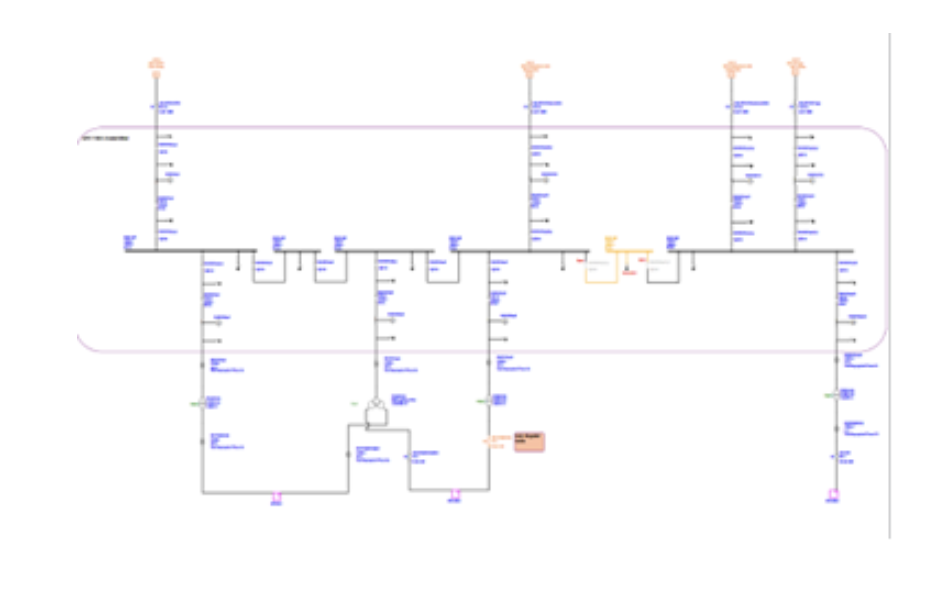

Krok 3: Cyfrowy bliźniak

Opracowanie modelu sieci elektrycznej przy użyciu specjalistycznego oprogramowania dokładnie odzwierciedlającego jak wygląda i działa twoja instalacja elektryczna. To jest nasze zadanie, ale warto wiedzieć po co to robimy. Cyfryzacja pozwala na szybszą i powtarzalną pracę w dalszym etapie. Obniża też TCO (Total Cost of Ownership) na przestrzeni następnych 5 lat
lub dalszych modernizacji i w skrócie jest to bardzo przydatne narzędzie dla nas i dla ciebie.

Krok 4: Obliczenia i analizy

Tu się zaczyna techniczna część i w zależności od tego co ustaliliśmy na początku
przeprowadzamy dużo lub bardzo dużo obliczeń w różnym zakresie. Wszystko po to by dać
ci rzetelną odpowiedź na pytanie. To co jest nie tak ? I co ważniejsze co mamy zrobić,
żeby to poprawić. To jest chyba najważniejsza część, bo co z tego, że znasz już problem
jak nie wiesz co z tym zrobić dalej

Zazwyczaj obejmuje to :

• Analiza zwarciowa — IEC 60909 / ANSI
• Ocena instalacji i urządzeń

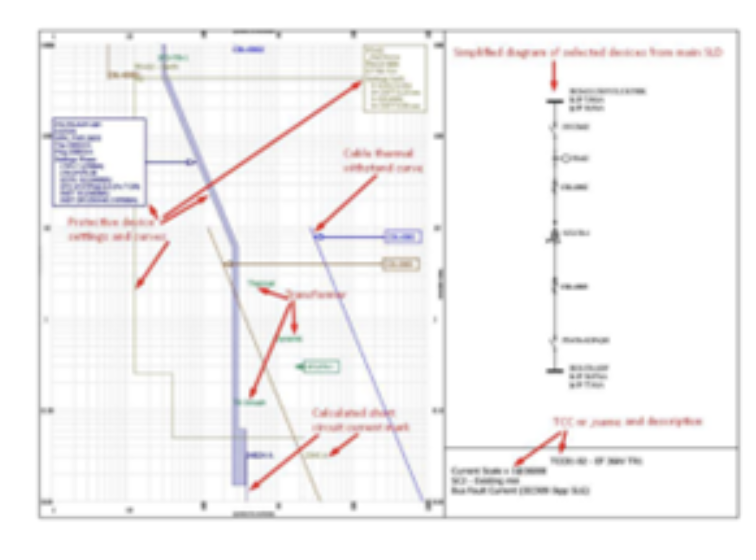

• Analiza selektywności
• Analiza arc flash

Krok 5: Raport – czyli coś dla ciebie

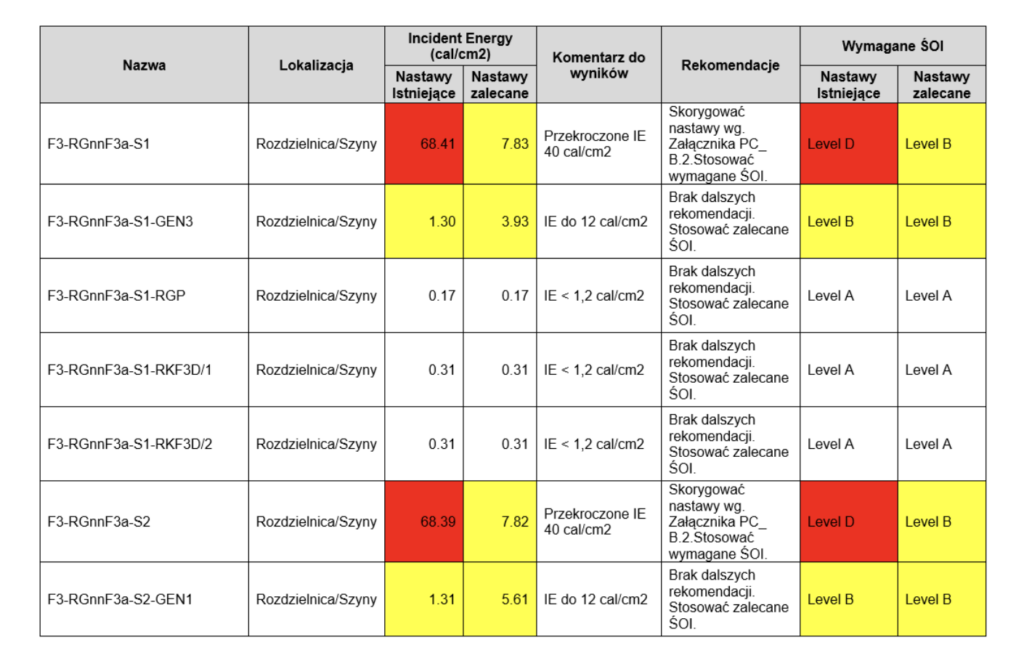

Raport końcowy zawiera bardzo wiele danych jak wyniki, tabele analityczne dla stanu istniejącego i zalecanego, różne warianty konfiguracji, zalecenia, dane modelu, schematy jednokreskowe oraz naklejki arc flash, skompilowane i dostarczone w odpowiednich formatach, takich jak Word, PDF i Excel.

W dużym skrócie sam raport w MR Power Systems jest tworzony tak żeby ilość danych nie przytłaczała a bardzo stanowiła techniczną pomoc/ W końcu liczy się efekt i możliwość praktycznego wdrożenia zaleceń a nie 600 stron raportu z nieskończonymi tabelkami których nikt i tak nie czyta (więc są, ale w tle).

Krok 6: Omówienie wyników

I to jest coś dla ciebie. Powiedziałbym, że jedno z ważniejszych spotkań, bo daje na chwilę na przekazanie technicznych wyników obliczeń na ludzki język. Tłumaczymy wyniki, skąd się biorą i co z nimi dalej zrobić. Niby wszystko jest w raporcie i dokumentacji, ale, po to jesteśmy specjalistami, żeby ułatwić ci zrozumienie całości, ustawienie priorytetów działań, czasami odradzanie niepotrzebnych modernizacji. W dużym skrócie omawiamy sytuację obecna i planujemy dalsze działania.

Krok 7: Szkolenie i bezpieczeństwo elektryczne

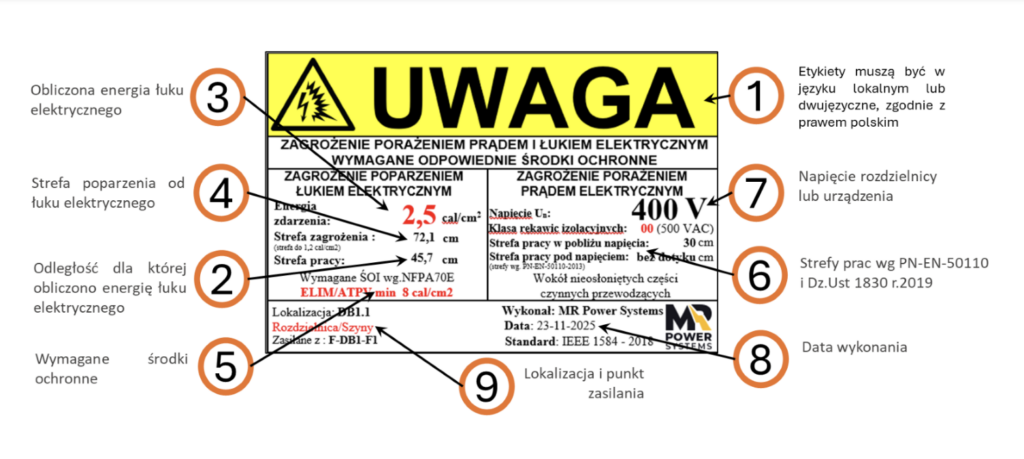

Naklejki informacyjne. W którymś momencie musza się pojawić. Jest jeden z prostszych
sposób komunikowani zagrożeń dla poszczególnych rozdzielnic. Wygląd i treść jest zależna
od wytycznych, ale mają one wspólny cel – dać prostą informację o zagrożeniu

Krok 8 Szkolenie i bezpieczeństwo elektryczne

Szkolenie z zakresu bezpieczeństwa elektrycznego jest ważne. Forma jest elastyczna, on line czy on-site. Preferowane jest u klienta na obiekcie. Obejmuje wstęp do zagrożeń elektrycznych, wyjaśnienie konsekwencji wypadków, pierwsza pomoc, prawidłowy dobór i użytkowanie środków ochrony osobistej (ŚOI), identyfikację zagrożeń oraz czytanie etykiet informacyjnych. Samo szkolenie ma prosty cel – zrozumienie nowego tematu łuku elektrycznego. Ma ono też różne poziomy – czasami dedykowane jest dla działu BHP, kadry zarządzającej czy osób nie pracujących na co dzień z instalacjami elektrycznymi.

Krok 9: Czy to koniec ?

Nie. To dopiero początek, ale większość prac mamy już za sobą. Teraz pracujmy nad tym,
żeby utrzymać stan wiedzy i aktualną dokumentację. Co 5 lat maksymalnie należy odnawiać
oceną, ale po to mamy cyfrowy model, żeby było nam wszystkim łatwiej i taniej.
