Zagrożenie łukiem elektrycznym i porażeniem prądem elektrycznym

Przykład z prawdziwego projektu – co naprawdę oznacza zagrożenie łukiem elektrycznym  i porażeniem prądem elektrycznym w rozdzielnicy nn.

Dużo mówi się o zagrożeniach łukiem elektrycznym i porażeniem prądem elektrycznym w teorii — obliczenia energii zdarzenia, kategorie ŚOI, tabele z NFPA 70E. Ale czasem najlepszą lekcją jest po prostu otwarcie drzwi szafy elektrycznej i zobaczenie, co tam siedzi.

Właśnie to chcę Ci dzisiaj pokazać. Poniższy przykład pochodzi z jednego z naszych projektów. Lokalizacja pozostaje anonimowa — bo nie o wskazywanie palcem tutaj chodzi, a o świadomość.

Krok 01 — Identyfikacja zagrożeń w rozdzielnicy nn

Co tu właściwie widzimy?

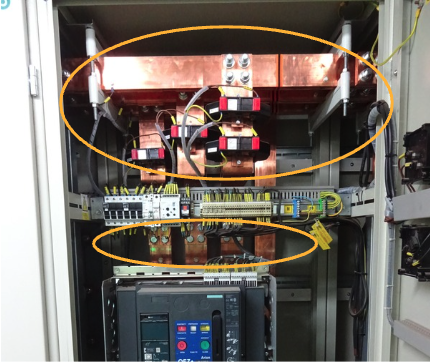

To jest główna rozdzielnica nn (LV switchgear) — dokładnie główne pole zasilające tej rozdzielnicy, zasilane bezpośrednio z transformatora. Jeden z punktów o najwyższej energii w całym układzie dystrybucji energii elektrycznej na obiekcie. Jakikolwiek przypadkowy kontakt z częściami czynnymi pozostającymi pod napięciem ma poważne — a często fatalne — konsekwencje.

Na pierwszy rzut oka instalacja może wyglądać na sprawną. Ale wprawne oko szybko wyłapuje kilka krytycznych problemów, zarówno z punktu widzenia ochrony przeciwporażeniowej, jak i zagrożenia łukiem elektrycznym.

Krok 02 — Brak osłon i odsłonięte części pod napięciem

Problem 1: Brak poziomu IP2X podczas normalnej eksploatacji

Gdy drzwi są zamknięte, poziom IP2X jest technicznie spełniony. Ale tej szafy elektrycznej nie da się obsługiwać przy zamkniętych drzwiach — żeby obsługa mogła fizycznie zobaczyć i wykonać manewry łączeniowe wyłącznikiem głównym oraz każdym innym wyłącznikiem w rozdzielnicy, trzeba je otworzyć. To w praktyce całkowicie eliminuje ochronę przy każdej czynności eksploatacyjnej.

Problem 2: Wszystkie części czynne pozostające pod napięciem są odsłonięte

Po otwarciu drzwi wszystko, co jest pod napięciem, jest w pełni dostępne. Brak osłon izolacyjnych, brak przegród częściowych, brak separacji między okablowaniem sterowniczym a głównymi szynami zbiorczymi. Główne szyny miedziane są w zasięgu ręki — dosłownie.

O tych ~10 cm: Upuszczony klucz, luźny przewód, nieumyślny ruch podczas pracy przy kablach — to wystarczy, żeby zewrzeć oba punkty instalacji i zainicjować łuk elektryczny. Tak wygląda zagrożenie łukiem elektrycznym w rzeczywistości — nie wzór w podręczniku, lecz fizyczna przerwa stwarzająca ryzyko uwolnienia olbrzymiej energii.

Krok 03 — Ryzyko porażenia prądem i skutki łuku elektrycznego

Co to oznacza w praktyce?

⚡ Wysokie ryzyko porażenia elektrycznego. Jeśli technik poślizgnie się, potknie lub na chwilę straci równowagę podczas pracy przy tej szafie elektrycznej, może instynktownie złapać się głównych szyn pozostających pod napięciem, bądź jednej z nich i innej metalowej części nie pozostającej pod napięciem. Skutek może być śmiertelny.

💥 Energia zdarzenia szacowana na >8 cal/cm². Na podstawie konfiguracji układu energia zdarzenia w tym miejscu przekracza szacunkowo 8 cal/cm² — choć pełne obliczenia są jeszcze w toku. To wartość plasująca się w kategorii 2 ŚOI lub powyżej.

🧤 Pełne ŚOI wymagane już przy samym otwarciu drzwi. Ponieważ części czynne znajdujące się pod napięciem są natychmiast odsłonięte w momencie otwarcia szafy elektrycznej, kompletny zestaw ŚOI do ochrony przed skutkami łuku elektrycznego, musi być założony przy każdej czynności — łącznie z samym otwarciem drzwi w celu sprawdzenia stanu urządzeń i nastaw zabezpieczeń. Spędziłem tak dwa dni pracy na tym obiekcie.

🔲 Pełne ŚOI wymagane do obsługi wyłączników. W dobrze zaprojektowanej rozdzielnicy normalna obsługa wyłącznika nie wymaga specjalnego ŚOI. Tutaj tak nie jest — każda operacja łączeniowa staje się zadaniem wysokiego ryzyka. Lepszy projekt konstrukcji rozdzielnicy nie dopuściłby do powstania takiej sytuacji.

Krok 04 — Jak ograniczyć zagrożenie łukiem elektrycznym i porażeniem prądem?

Co należy zrobić?

Dobra wiadomość: wiele z tych problemów jest stosunkowo tanich do usunięcia. Nie trzeba wymieniać całej rozdzielnicy — wystarczy świadomość, plan i wola działania.

A — Zainstalować izolacyjne osłony szyn zbiorczych

Dedykowane osłony szyn lub wykonane na wymiar przesłony izolacyjne mogą przywrócić skuteczną ochronę IP2X nawet przy otwartych drzwiach. To często niska inwestycja o dużym efekcie bezpieczeństwa.

B — Przeprowadzić kompleksową analizę zagrożenia łukiem elektrycznym

Potwierdzić poziomy energii zdarzenia przez właściwe obliczenia zgodnie z IEEE 1584. Wyznaczyć prawidłowe granice strefy zagrożenia łukiem elektrycznym i zaktualizować oznakowania urządzeń. Bez tego wymagania dotyczące ŚOI są tylko zgadywaniem.

C — Zapewnić dostępność ŚOI i procedur bezpiecznej pracy

Do czasu wprowadzenia poprawek technicznych każda osoba pracująca przy tej szafie musi mieć dostęp do właściwego ŚOI, wiedzieć jakiego potrzebuje i stosować się do udokumentowanej procedury bezpiecznej pracy. To nie jest opcja.

D — Wszystko udokumentować w raporcie z wizji lokalnej

Wszystkie zidentyfikowane problemy zostały ujęte w formalnym raporcie z wizyty. To tworzy odpowiedzialność, umożliwia śledzenie i — co kluczowe — daje klientowi jasny zapis tego, co znaleziono i co wymaga zmiany. Problemy udokumentowane rzadko znikają w tle bez działania.

Podsumowanie

Zagrożenie łukiem elektrycznym i porażeniem prądem elektrycznym, nie jest abstrakcyjnym problemem znanym wyłącznie z podręczników. Występuje na rzeczywistych obiektach, w rzeczywistych urządzeniach — tu i teraz. Instalacja pokazana na zdjęciach nie jest wyjątkiem — podobne rozwiązania można znaleźć w zakładach przemysłowych w wielu krajach, często bez tego, by ktokolwiek zatrzymał się i zadał właściwe pytania.

Pierwszy krok jest zawsze taki sam: zidentyfikuj zagrożenie. Nie możesz chronić się przed czymś, czego nie widzisz. Właśnie dlatego wizje lokalne i przeglądy stanu instalacji mają sens — nie po to, żeby tworzyć kolejne dokumenty, ale żeby stworzyć szansę na poprawę bezpieczeństwa instalacji, zanim komuś stanie się krzywda.

Czy widziałeś podobne rozwiązania w swoim kraju lub obiekcie?
